深入解析愛瑞德科技 BN52H-C40 (Nordic nRF52840 module)：專為無線應用打造的高效BLE模組評估板

[台灣，2025 年 06 月 06 日]



在快速成長的物聯網與無線通訊市場中，擁有一個穩定、高性能且易於整合的 BLE 模組平台至關重要。愛瑞德科技的BN52H-C40 評估板採用 Nordic nRF52840 SoC，內建高效能晶片天線與完整的 I/O 擴展介面，不僅是開發與測試的理想選擇，更是進入量產前的重要橋樑。本篇評估版解析旨在協助使用者快速掌握模組規格重點與各應用設計要素，包括電路配置、供電切換、GPIO 排針設計、射頻效能、模組佈局邏輯等功能，讓您在最短時間內理解 BN52H-C40 的核心優勢，加速開發流程及產品整合效率。



評估板詳情

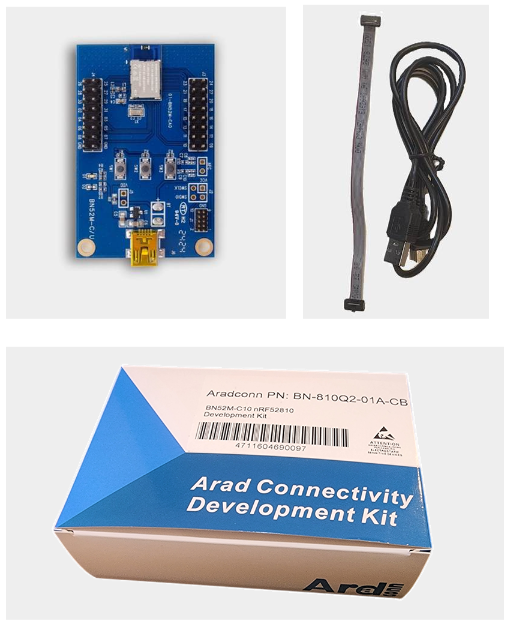

• 包裝內容：包括BN52H-C40評估板、Type A轉Mini USB線、2x5/1.27mm 燒錄線及彩色外盒。.



(標籤貼紙品號將對應實際產品)

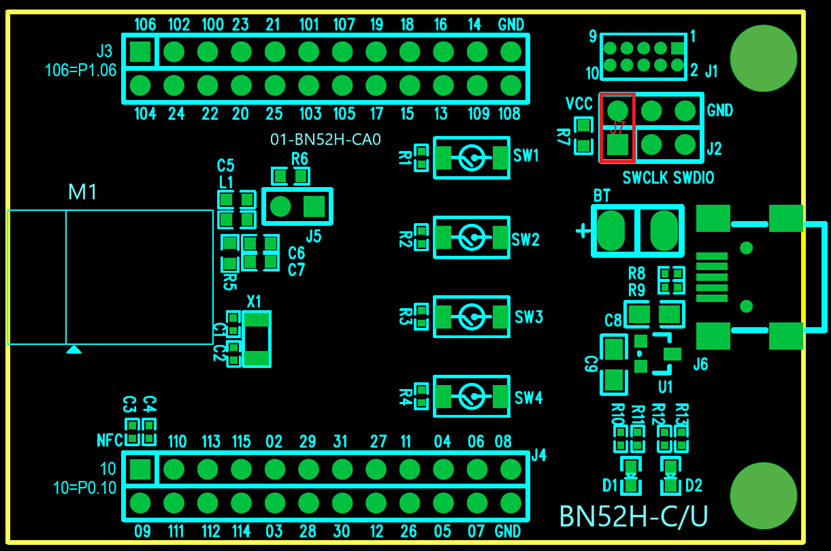

元件組成與功能敘述：

• M1 : MN52H-C40模組 (Nordic nRF52840 module)

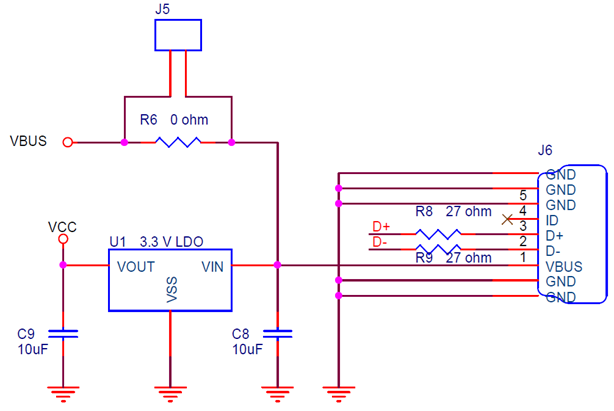

• J6/U1 : Mini USB供電經由U1(LDO)產生3.3V穩壓輸出

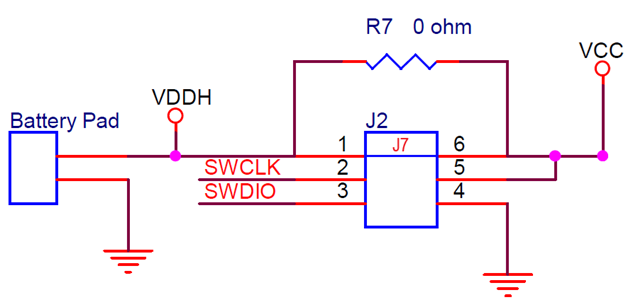

• J7 : J2的PIN1/PIN6(J7)

如果需要量測模組的耗電流,請移除R7,接Jumper J7量測電流





• J5: 如果需要量測VBUS耗多少電流,請移除R6接jumper J5量測電流

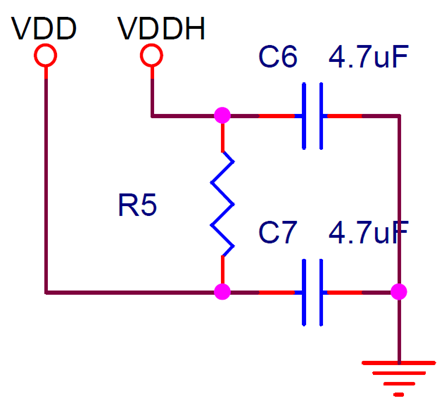

• 模組供電的出廠設定為 3.3V=VDD=VDDH

如果需要供電由VDDH輸入請移除R5，並由韌體設定想要的VDD電壓

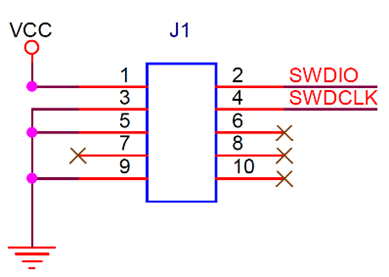

• J1: 2X5/1.27mm除錯/燒錄介面，需要外接Nordic除錯工具

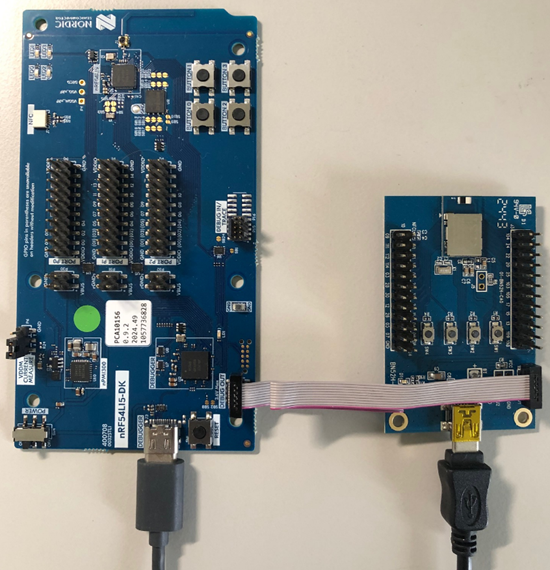

圖中為Nordic nRF54L15-DK與愛瑞德科技BN52H-C40連接範例

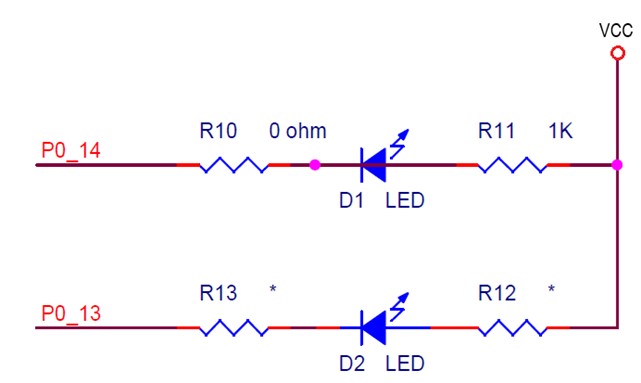

• D1 : LED ,連接到NRF52840 P0.14/low active.
• D2 : LED ,連接到NRF52840 P0.13/low active.





• J3/J4: NRF52840的GPIO完整的引出接頭、J3/J4所代表的符號即為NRF52840的GPIO符號 .

以J3/PIN 1為例106=P1.06

以J4/PIN 1為例10=P0.10





• X1 :外部32.768KHz crystal

如果需要額外的GPIO可以將LF設定為RC內部振盪器,

可以多出P0.01/P0.00作為GPIO使用.

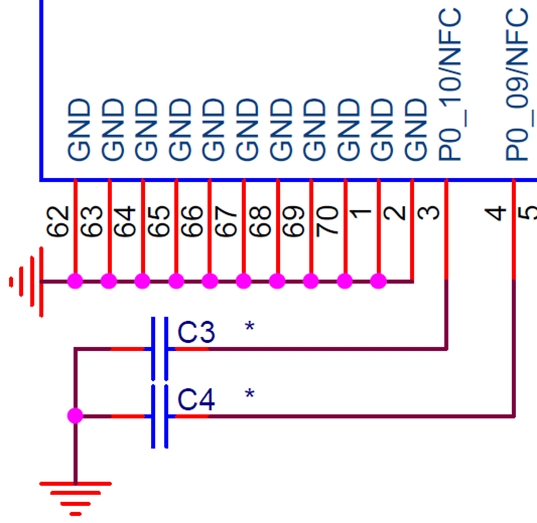

• NFC匹配電容:預留 C3/C4 作為 NFC天線匹配電容









佈局設計注意事項

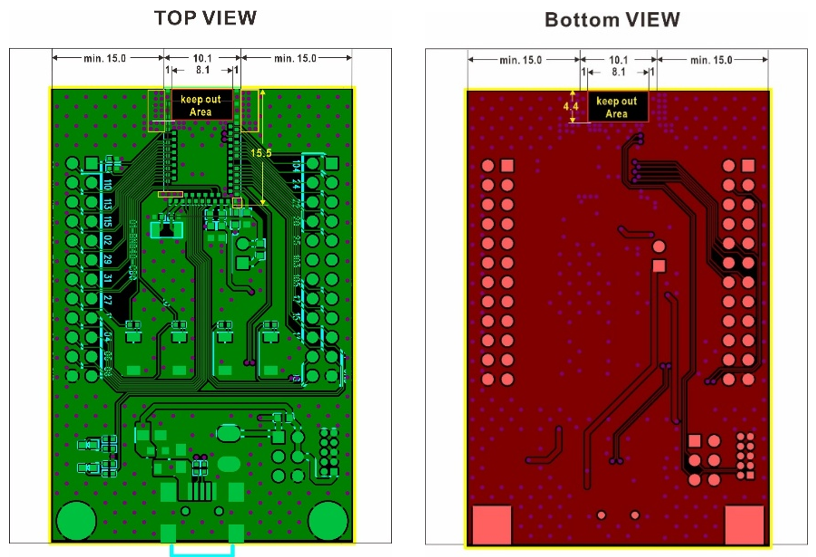

建議模組佈局方式：

• • 模組位置 : 將模組放置在任何載板邊緣的中心（水平方向），左右兩側有接地層,模組天線端板邊與載板的板邊貼齊。
  • 接地 : 在模組與載板的接地點周圍盡可能多地添加貫孔，尤其是在四個角和天線接地區域。
  • 天線淨空區 : 在天線正下方有 8.1 X 4.4 mm 的淨空區，每一層都需要淨空，請不要被接地覆蓋。

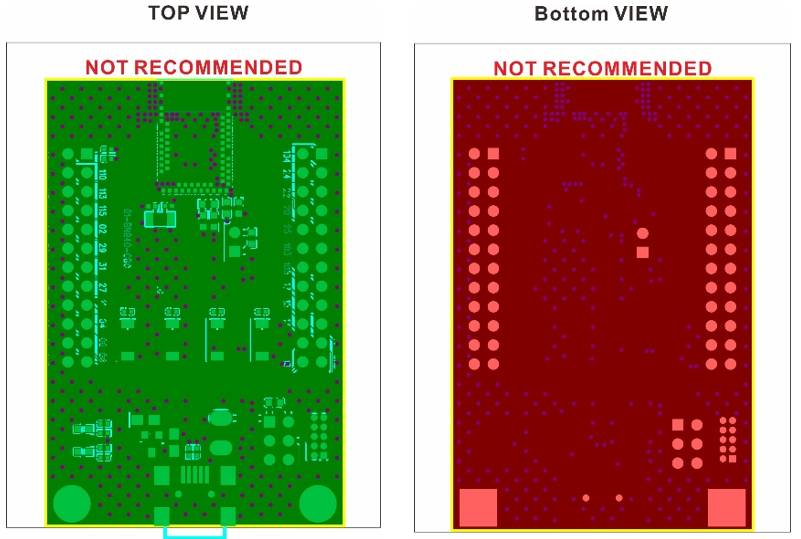

• 不正確的佈局方式：模組天線正下方需保留淨空區，不得用接地覆蓋。









.

天線資訊

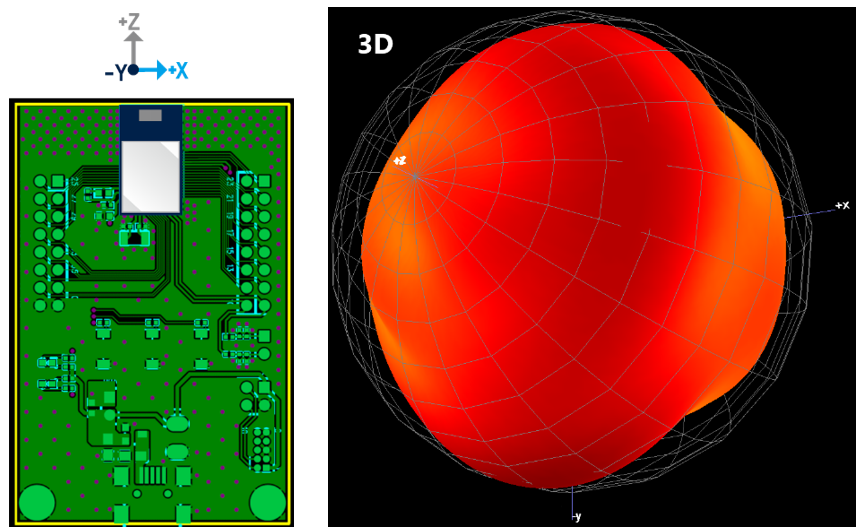

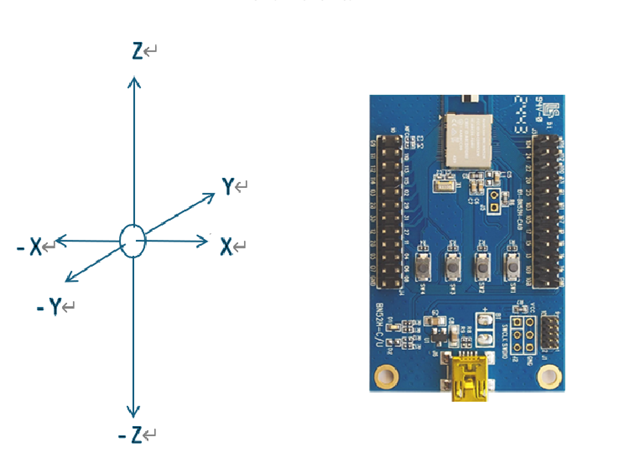

• • 天線方向：以圖示定義了天線各軸向。

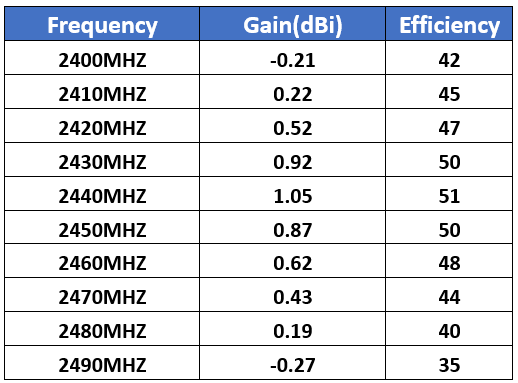

• 天線增益與效率：

• 天線優勢 : 場型相對平均，六個軸向的實測距離相對平均，淨空區最小，淨空區以外區域可以放其他零件 ( LED , SWITCH , Connector)。

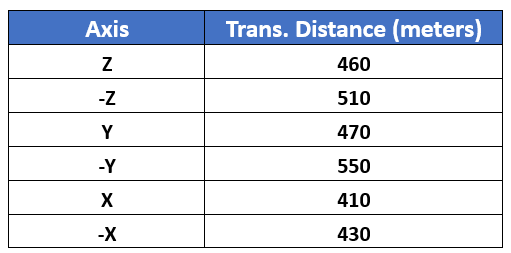

六軸有效資料傳輸距離數據 (1Mbps)

BN52H Chip Antenna (MN52H-C40)





評估版測試方法及定義請詳見MN52H系列模組距離測試報告: https://www.aradconn.com/tw/news-detail/52Htest/
